Allen Bradley 1763-L16AWA

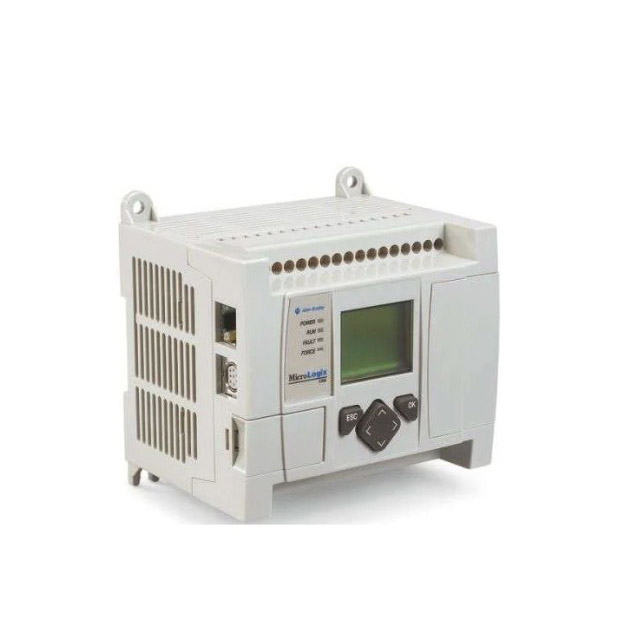

O Allen Bradley 1763-L16AWA é um controlador para o MicroLogix 1100. Ele pode ser adquirido na Rayon Automation. Somos um dos exportadores da China, oferecendo preços razoáveis e produtos originais de alta qualidade.

Enviar consulta

Descrição do produto

No campo da automação industrial que enfatiza a eficiência e a alta estabilidade, cada tempo de inatividade do controlador acarreta altos custos de produção. Como um dos fornecedores, a Rayon Automation oferece Allen Bradley 1763-L16AWA de alta qualidade, que resolve os problemas de sistemas de controle de pequeno e médio porte. Como um PLC compacto que integra fonte de alimentação de 120 Vca, 10 pontos de entrada digital, 2 pontos de entrada analógica e 6 saídas de relé, possui alta relação custo-benefício e fortes capacidades de expansão de rede.

Parâmetros

Categoria	Parâmetro	Especificação
Ferragens Gerais	Pontos de E/S integrados	16 pontos (10 entradas/6 saídas)
	Capacidade Máxima de Expansão	Até 4 módulos de expansão de E/S série 1762 em série
	E/S digital máxima	80 pontos (16 pontos de unidade principal + 64 pontos de expansão)
	Dimensões (A x L x P)	90 mm x 87 mm x 62,5 mm (3,5 pol. x 3,4 pol. x 2,5 pol.)
	Peso	Aproximadamente 0,35 kg (0,77 lb)
Fonte de energia	Tensão operacional	120/240 Vca (50/60 Hz)
	Faixa de fonte de alimentação de entrada	85 a 265 Vca, 47 a 63 Hz
	Consumo típico de energia	Aproximadamente 30W
	Corrente de surto (máximo)	25A a 120 Vca, 40A a 240Vca
	Capacidade de energia integrada (para expansão)	+5 Vcc/1750 mA, +24 Vcc/350 mA
Especificações de entrada CA	Faixa de tensão operacional	79 a 132 Vca, 47 a 63 Hz
	Impedância de entrada	Aproximadamente 12 kΩ (a 120 Vca)
	Corrente no estado	Mínimo 5,0 mA (a 79 Vca)
	Corrente fora do estado	Máximo 2,5 mA
	Tempo de resposta no estado	20ms típicos (máximo 35ms)
	Tempo de resposta fora do estado	20ms típicos (máximo 35ms)
	Isolamento	Isolamento fotoelétrico, 500V AC (entre terminais de entrada e lógica interna)

Especificações de certificação

O Allen Bradley 1763-L16AWA foi projetado para instalação vertical e possui resistência ao impacto de até 30g de pico. Ele segue estritamente o padrão NEMA ICS 2-230 para projeto de supressão de ruído e está em total conformidade com os principais padrões internacionais de emissão eletromagnética. Ele passou por certificações de emissão oficiais, como CE, C-Tick e FCC, e recebeu a rigorosa certificação c-UL-us (de acordo com o padrão UL 508). Ele atende aos regulamentos de segurança CE da Diretiva Europeia de Baixa Tensão 73/23/EEC e possui qualificações de certificação de áreas perigosas Classe I Div 2, bem como capacidades de proteção e à prova de explosão.

Nossas vantagens

Capacidade de integração do sistema
O Allen Bradley 1763-L16AWA pode ser perfeitamente conectado aos componentes PanelView Plus via Ethernet e também pode servir como um grande sistema Logix, fornecendo uma arquitetura consistente desde os dispositivos de nível inferior até a nuvem.
Redução de custos (TCO)
Sem a necessidade de gateways de conversão de protocolo caros, ele possui uplink direto Ethernet integrado, reduzindo o custo de adição de relés intermediários e o tempo de fiação e o tempo de inatividade e de depuração para programação on-line.
Forte adaptabilidade no local
Muitas oficinas antigas ainda usam circuitos de controle de 220 V/110 V CA. O modelo AWA conecta-se diretamente, sem a necessidade de modificar os sensores e circuitos elétricos no local.
Proteção confiável de isolamento de relé
Com diversas cargas, ele pode suportar ambientes industriais agressivos, diminuindo a probabilidade de sobretensões externas e fiação incorreta queimarem a placa-mãe do CLP.
Mecanismo de diagnóstico e recuperação
Com tela LCD integrada e funções de servidor web, ele pode localizar falhas rapidamente, visualizar o status de IP e comunicação e reduzir significativamente o tempo médio de reparo (MTTR).
Ciclo de vida longo e suporte global
Com estabilidade de nível industrial e longo ciclo de vida, possui fornecimento estável e sistema de suporte técnico global, proporcionando garantia de operação a longo prazo.

Você oferece suporte à expansão de E/S local? Qual é a capacidade máxima de expansão? Sim. Além da E/S integrada de 16 pontos, até 4 módulos de E/S de expansão MicroLogix 1762 podem ser conectados através da interface de expansão no lado direito.
Qual software de programação é usado? Como garantir a compatibilidade dos programas existentes?
Allen Bradley 1763-L16AWA usa principalmente o software RSLogix 500 ou RSLogix Micro para programação de diagramas ladder. Para sistemas da série MicroLogix 1000 ou SLC 500, os programas podem ser transplantados e compatíveis de maneira fácil e suave.
A que categoria pertence principalmente o módulo? Sistema de transporte de materiais, máquinas de embalagem, tratamento de água e controle de esgoto, automação predial inteligente, além de unidades terminais remotas (RTU) em sistemas de E/S distribuídos.
