Allen Bradley 1794-AENT

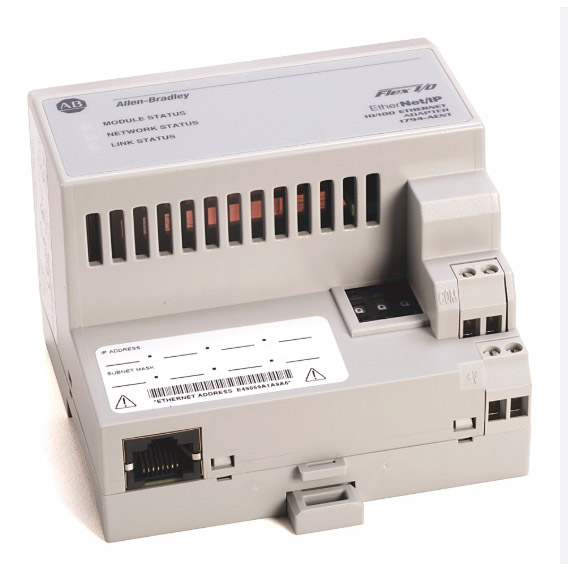

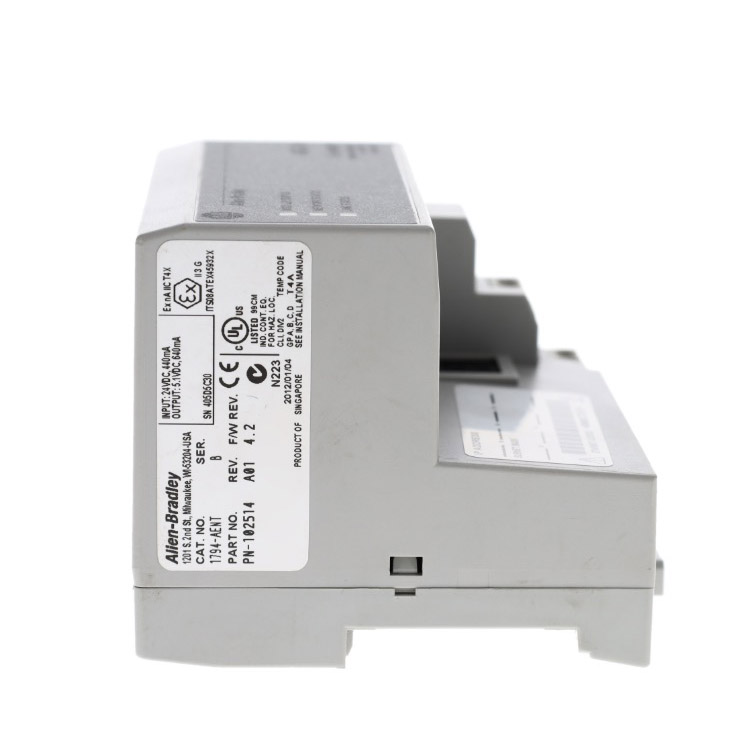

A Rayon Automation, como fornecedora do Allen Bradley 1794-AENT, é o principal módulo adaptador de comunicação da série Flex I/O. Atuando como um gateway entre a rede EtherNet/IP e o módulo Flex I/O, ele converte as instruções da Ethernet industrial em dados subjacentes e aciona vários módulos de E/S no back-end. Fique à vontade para perguntar para obter mais informações.

Enviar consulta

Descrição do produto

O Allen Bradley 1794-AENT fornecido pela Rayon Automation foi aprovado no padrão de certificação CE. Por ser o primeiro módulo do rack Flex I/O, ele é responsável por alocar endereços para até 8 módulos de E/S no lado direito, agendar a comunicação de dados e reportar o status do módulo ao controlador. Oferecemos excelentes serviços de pré-venda e pós-venda. Fique à vontade para realizar sua compra.

Arquitetura de hardware central e mecanismo de comunicação de rede de alta velocidade

Interface Ethernet Industrial Adaptativa
O Allen Bradley 1794-AENT está equipado com uma interface física RJ45 padrão, suportando taxas de comunicação adaptativas de 10/100 Mbps. Combinado com o modo Full-Duplex, ele pode aumentar significativamente a taxa de transferência de dados do backplane, eliminar colisões de rede e obter resposta de atualização de E/S em nível de microssegundos.
Suporte para passagem de mensagens explícitas e implícitas
Suporte nativo para o protocolo EtherNet/IP. Por meio de mensagens implícitas, os dados determinísticos de pesquisa de controle em tempo real são tratados durante o recebimento de mensagens explícitas não periódicas (mensagens explícitas) enviadas pela CPU mestre, o que é adequado para configuração de parâmetros on-line e diagnóstico dinâmico.
Estrutura física snap-on compacta
Ele integra um chip de gerenciamento de energia de backplane eficiente, que pode ser instalado em trilhos padrão, como bases terminais 1794-TB3 ou 1794-TB3S. Ele fornece fonte de alimentação lógica estável para todo o conjunto de placas FLEX I/O montadas no lado direito.

Parâmetros

Parâmetro	Especificação
Número do modelo	Allen Bradley 1794-AENT
Tipo de módulo	Adaptador de comunicação EtherNet/IP
Sistemas Compatíveis	Controladores Logix5000 (ControlLogix, CompactLogix, etc.)
Máximo de módulos de E/S suportados	Até 8 módulos Flex I/O
Protocolo de comunicação	EtherNet/IP (CIP - Protocolo Industrial Comum)
Taxa Ethernet	10/100 Mbps adaptativo
Interface Física	RJ45 (8 pinos) (AENTR possui 2 interfaces RJ45)
Topologias Suportadas	Estrela, Árvore, Linear (requer switch/ETAP); AENTR suporta anel de nível de dispositivo (DLR)
Máximo de conexões CIP	Até 64
RPI (intervalo de solicitação de pacote)	1 ms mais rápido
Consumo de corrente do backplane (5V DC)	350 mA
Consumo de corrente do backplane (24V DC)	10 mA
Capacidade de saída da fonte de alimentação do backplane	Máximo 1,5A (5V CC)
Consumo máximo de energia	Aproximadamente 4,5W
Corrente de surto (máximo)	5A (com duração de 10ms)
Dimensões (A x L x P)	94 mm x 94 mm x 69,5 mm (3,7 pol. x 3,7 pol. x 2,7 pol.)
Peso	Aproximadamente 0,21 kg (0,47 lb) (excluindo base)
Luzes indicadoras de status	2: Status da Rede (NS) e Status do Módulo (MS)

Arquitetura Típica

1. O Allen Bradley 1794-AENT é adequado para instalação em gabinetes de controle remoto localizados longe da sala de controle principal, mas perto do equipamento de campo, como salas de bombas, subestações de linhas transportadoras, etc.
2. Ele pode se comunicar simultaneamente com vários controladores Logix, como Consumo/Produção, permitindo o compartilhamento de dados.
3. A AENT está equipada com um servidor Web. Os engenheiros não precisam de software dedicado. Ao inserir o endereço IP do módulo através do navegador, eles podem visualizar o status do módulo, estatísticas da rede, configuração IP e informações de diagnóstico de conexão.
