Siemens3RV6011-1KA15

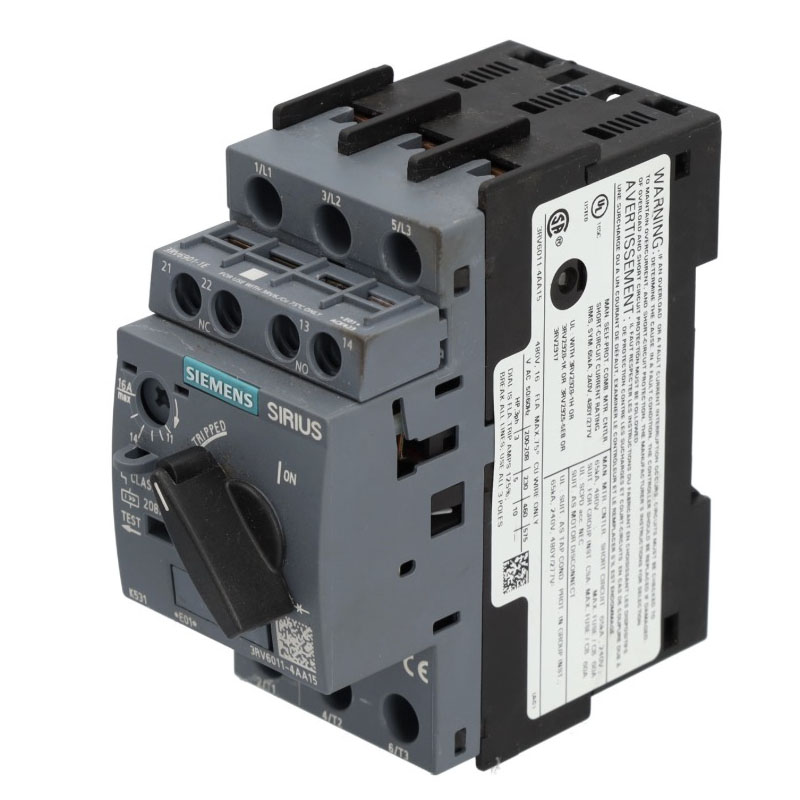

A qualidade Siemens 3RV6011-1KA15 fornecida pela Rayon Automation é um disjuntor de proteção de motor 3RV6 da série SIRIUS, projetado especificamente para proteger motores trifásicos contra danos causados por sobrecarga, curto-circuito e falha de fase. Você pode fazer a compra através da Rayon Automation. Como fornecedor, oferecemos os modelos de produtos originais.

Enviar consulta

Descrição do produto

Na China, a Rayon Automation é fornecedora e exportadora. Oferecemos o Siemens 3RV6011-1KA15, que possui estrutura compacta S00, proteção contra sobrecarga térmica CLASSE 10, faixa de corrente ajustável de 9-12,5A, capacidade de disparo de curto-circuito de 156A e está equipado com contatos auxiliares 1NO + 1NC.

Parâmetros

Especificação	Detalhes
Série de produtos	Disjuntor de proteção do motor SIRIUS 3RV2
Tamanho do quadro	S00
Número de fases	3 fases
Classe de proteção do motor	CLASSE 10
Faixa de ajuste de sobrecarga térmica	9 - 12,5 A
Corrente de disparo de curto-circuito	156A
Tensão nominal de isolamento	690V
Classe de Proteção	IP20
Método de conexão	Terminais de parafuso
Contatos Auxiliares	Chave Auxiliar Horizontal 1NO + 1NC
Método de instalação	Instalação em trilho DIN
Temperatura operacional	-20 °C a +60 °C

Cenários típicos de aplicação

Máquinas industriais:
Proteção para motores de eixo principal ou motores auxiliares de equipamentos como tornos, fresadoras, correias transportadoras, máquinas de embalagem e máquinas têxteis.
Transporte de materiais:
Proteção para motores de acionamento de máquinas de fluidos e equipamentos de transporte de materiais sólidos, como bombas, ventiladores, compressores e britadores.
Linhas de produção automatizadas:
Em equipamentos automatizados, como linhas de montagem e linhas de inspeção, o Siemens 3RV6011-1KA15 fornece proteção e controle confiáveis para motores em cada estação de trabalho.

Proteção abrangente do motor

1. Com a unidade de disparo térmico bimetálico ajustável, a faixa de configuração é de 9 - 12,5A, evitando efetivamente que o motor seja danificado devido a sobrecarga de longo prazo.
2. Com a unidade de disparo eletromagnético de curto-circuito, ajustada em 156A, ela pode cortar instantaneamente a corrente de curto-circuito, protegendo o motor e o circuito.
3. Siemens 3RV6011-1KA15 possui uma função de detecção de perda de fase. Uma perda de corrente acionará o desarme, evitando que o motor queime devido à operação com perda de fase.

Alta confiabilidade e longa vida útil

Vida mecânica: Até 100.000 ciclos de operação.
Vida elétrica: Até 100.000 ciclos de operação.
Alta capacidade de interrupção:
Capaz de lidar com falhas graves de curto-circuito em instalações industriais, com capacidade nominal de interrupção de curto-circuito de até 100kA.
Design compacto e fácil instalação:
Utiliza bornes de parafuso, pertencentes ao tamanho de carcaça S00, com volume compacto.
Instalação em trilho DIN padrão, conveniente e rápida.
Funções auxiliares:
Inclui 1 contato auxiliar normalmente aberto (NA) e 1 contato normalmente fechado (NF), usado para indicação remota de sinal, intertravamento de controle ou alarme.

Perguntas frequentes

Pode ser substituído diretamente pelo relé térmico?

Claro. Ele também fornece proteção contra sobrecarga e curto-circuito, e sua faixa de proteção é mais abrangente do que usar apenas um relé térmico.

Como ajustar corretamente a corrente de proteção contra sobrecarga?

Há um botão de ajuste calibrado na parte frontal do disjuntor. Usando uma chave de fenda, alinhe a seta indicadora no botão com o valor necessário, que deve estar entre 9 A e 12,5 A.

O disjuntor pode ser utilizado para motores monofásicos ou cargas puras de iluminação/resistência?

Não recomendado. O Siemens 3RV6011-1KA15 foi projetado especificamente para motores trifásicos. A função de proteção interna contra quebra de fase e a faixa térmica bimetálica são configuradas para as curvas de partida e operação de motores trifásicos. Para cargas monofásicas, um disjuntor monofásico ou um disjuntor miniatura regular deve ser selecionado.
