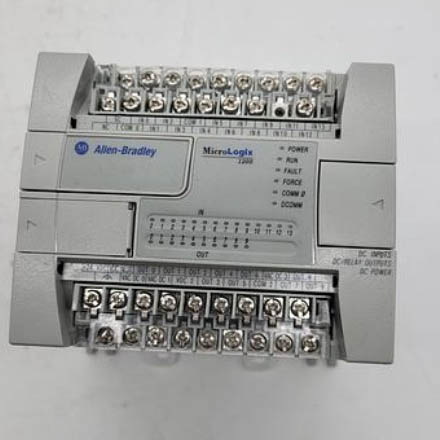

Allen Bradley 1762-L24BXB

O Allen Bradley 1762-L24BXB de alta qualidade da Rayon Automation é um controlador lógico programável (PLC) integrado compacto muito clássico e altamente utilizado na série Rockwell MicroLogix 1200. "L" significa controlador, "24" representa E/S de 24 pontos, "B" representa saída de relé, "X" representa fonte de alimentação CA e "B" representa comunicação Ethernet integrada. Você pode obter mais informações conosco.

Enviar consulta

Descrição do produto

A Rayon Automation oferece o Allen Bradley 1762-L24BXB com certificação CE, que combina os três elementos mais populares em locais industriais - fonte de alimentação CA, saída de relé e comunicação Ethernet - de maneira ideal. É uma excelente escolha para substituir antigos gabinetes de controle de relés ou para criar um sistema de controle automatizado para pequenos equipamentos monomáquinas.

Recursos do produto

1. Este é um PLC em miniatura que integra CPU, fonte de alimentação, pontos de E/S e interfaces de comunicação em um único invólucro. Possui tamanho compacto e é altamente adequado para instalação em gabinetes de controle elétrico com espaço limitado.
2. Ele vem com 24 pontos de E/S e pode controlar independentemente equipamentos de pequeno e médio porte sem a necessidade de adquirir módulos de expansão adicionais.
3. É equipado com 10 pontos de saída de relé (contato seco), que podem controlar cargas CA e CC, tem forte capacidade de carga, excelente desempenho de isolamento elétrico e forte capacidade anti-interferência.
4. O Allen Bradley 1762-L24BXB é alimentado por uma fonte de alimentação CA e pode operar diretamente conectando-se à rede elétrica no local industrial.

Perguntas frequentes

A porta Ethernet integrada suporta EtherNet/IP? Ele pode ser conectado à IHM?
Sim, a porta Ethernet integrada suporta o protocolo EtherNet/IP e pode ser usada para conectar o terminal PanelView da Rockwell, telas sensíveis ao toque de terceiros que suportam EtherNet/IP ou comunicar-se com o sistema SCADA de nível superior.
A Ethernet integrada suporta Modbus TCP?
A versão nativa não suporta Modbus TCP como servidor ou cliente. Se o Modbus TCP precisar ser usado, um módulo de comunicação adicional, como o 1762-ENBT, precisará ser adquirido.
Como atribuir um endereço IP ao PLC?
Quando a fábrica está no estado padrão, o endereço IP e a máscara de sub-rede da porta Ethernet são geralmente 0.0.0.0. Você precisa usar o software Rockwell BootP-DHCP Server instalado em seu computador para localizar o PLC pelo seu endereço MAC, em seguida, atribuir-lhe um endereço IP estático e, finalmente, clicar em "Desativar BootP/DHCP" para torná-lo permanente.
Qual é a função da bateria? Com que frequência ele precisa ser substituído?
O Allen Bradley 1762-L24BXB não possui um suporte de bateria de memória substituível. Ele usa supercapacitores para manter o relógio e alguns dados da memória. Após a perda de energia, os supercapacitores geralmente podem manter os dados por vários dias a cerca de duas semanas. Quanta memória de programa do usuário ele possui? É suficiente?
10K bytes de memória de programa e 10K bytes de memória de dados. É suficiente para equipamentos autônomos em geral e pequenas linhas de montagem.

Parâmetros

Especificação	Detalhes
Série de produtos	MicroLogix 1200
Memória do programa do usuário	10KB
Memória de dados	10KB
Consumo de energia do sistema	Máximo 35 VA
Tipo de tensão de entrada	Corrente alternada (CA)
Tensão nominal de operação (potência)	85 ~ 265 Vca
Frequência operacional	47 ~ 63Hz
Corrente máxima de surto	20 A
Tensão nominal de operação (E/S)	24V CC
Corrente máxima de entrada por ponto	4,5 mA
Tensão máxima de comutação	265 Vca/30 Vcc
Vida Mecânica	2.000.000 de vezes
Vida Elétrica	100.000 vezes
Temperatura do ambiente de trabalho	0°C ~ 55°C (32°F ~ 131°F)
Temperatura do ambiente de armazenamento	-40°C ~ 85°C (-40°F ~ 185°F)
Umidade relativa	5% ~ 95% (sem condensação)
Resistência à vibração	Compatível com o padrão IEC 60068-2-6
Resistência ao Impacto	Compatível com o padrão IEC 60068-2-27
Classe de proteção de gabinete	NEMA/UL Tipo 1 (IP20)
Dimensões (A x L x P)	90 mm x 140 mm x 87 mm (3,54 pol. x 5,51 pol. x 3,43 pol.)
Peso	Aproximadamente 0,45 kg (1,0 lb)

Nossa Certificação

O Allen Bradley 1762-L24BXB está equipado com abrangentes certificações internacionais de segurança e conformidade. Possui certificações para ambientes perigosos UL/cUL Classe I, Divisão 2 Grupos A, B, C, D, bem como certificação CE de acordo com a Diretiva EMC e de Baixa Tensão da UE, e também atende aos padrões de compatibilidade eletromagnética C-Tick (RCM) da Austrália/Nova Zelândia. Temos o manual e garantimos o produto original.
