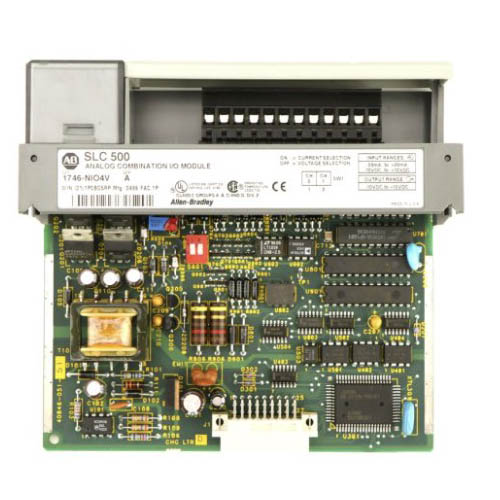

Allen Bradley 1746-NIO4V

Compre o Allen Bradley 1746-NIO4V por um preço baixo e alta qualidade, junto com o clássico módulo de E/S modular da série SLC 500. Esta combinação oferece as vantagens de não haver programação de palavras de configuração e entrada/saída integrada, tornando-a altamente adequada para a renovação ou integração de pequenos dispositivos que requerem apenas o processamento de dois sinais de tensão.

Enviar consulta

Descrição do produto

Como fornecedor, o produto Allen Bradley 1746-NIO4V oferece capacidade de carga relativamente fraca e carece de isolamento elétrico entre os canais. Durante a fiação, é essencial evitar o uso conjunto de linhas de alta tensão e de sinal. Se você estiver procurando por algo, entre em contato conosco o mais rápido possível.

Parâmetros

Especificação	Detalhes
Modelo	Allen Bradley 1746-NIO4V
Resolução	12 bits (contando de 0 a 4095)
Precisão (a 25°C)	±0,5% da escala completa (máximo ±1% entre 0-60°C)
Impedância de entrada	> 1 MOΩ
Tempo de resposta ao passo	Aproximadamente 60 ms (incluindo tempo de filtro)
Tensão máxima de sobrecarga	±15V DC (sem danos)
Consumo atual do backplane	50 mA a 5 Vcc
Temperatura operacional	0°C ~ 60°C (32°F ~ 140°F)
Temperatura de armazenamento	-40°C ~ 85°C
Umidade relativa	5% ~ 95% (sem condensação)
Ondulação de saída	< 10 mV pico a pico

Cenários de aplicação:

1. Leia dois sinais de feedback de abertura da válvula de 0-10V (entrada) e emita dois sinais de 0-10V/±10V para controlar o atuador da válvula (saída).
2. Allen Bradley 1746-NIO4V emite sinais de 0-10 V para o conversor de frequência para ajustar a velocidade do motor. A leitura do feedback real da velocidade do motor ou da tensão de carga é feita através da entrada de tensão.
3. Combinado com transmissores de pressão de saída de 0-5 V/0-10 V ou transmissores de temperatura, execute a regulação de circuito fechado PID.
4. Usado para gerar sinais de excitação de tensão ajustável (saída) e coletar a resposta de tensão do sensor (entrada) em equipamentos de laboratório.

Vantagens e recursos

O Allen Bradley 1746-NIO4V adota um design Combo altamente integrado, usando um único slot, fornecendo canais do tipo tensão pura com 2 entradas e 2 saídas. Ele suporta acesso direto aos dados da placa. Os dados podem ser mapeados para a tabela de imagens de E/S sem a necessidade de instruções complexas de transferência de blocos. A combinação de alta resolução e precisão de 12 ou 13 bits com isolamento fotoelétrico de nível industrial e tecnologia de filtragem anti-interferência permite economia eficiente de espaço e custos para gabinetes de controle compactos no serviço pós-venda.

Substituição do modelo:
Para a necessidade de uma substituição direta sem modificar o programa e o rack, o 1746-NIO4V é um mapeamento direto de dados da placa, eliminando o uso complicado de instruções de transferência de bloco (BTW/BTR). Se você deseja simplesmente uma peça de reposição direta mais barata e facilmente disponível, você pode considerar o módulo compatível da ProSoft Technology. Se você aproveitar esta oportunidade para atualizar todo o sistema antigo, poderá mudar para a série Siemens S7-1200, emparelhada com módulos analógicos SM1231 AI (4 canais de entrada) e SM1232 AO (2 canais de saída) extremamente estáveis e bem estruturados. É importante observar que para uma resolução de 12 bits (0 - 4095), caso o substituto utilize uma resolução de 16 bits (0 - 32767 ou 0 - 65535), o programa SCP deverá ser modificado de forma síncrona.
